深圳IO是一款硬核的编程游戏，有着严谨的游戏内容，那么一起来看看第11关的变色电子烟笔的攻略吧。

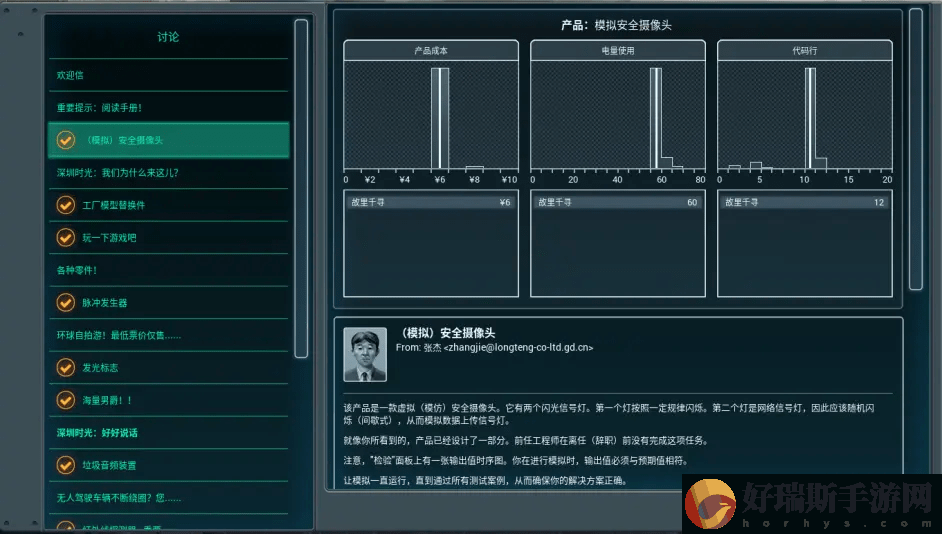

主界面

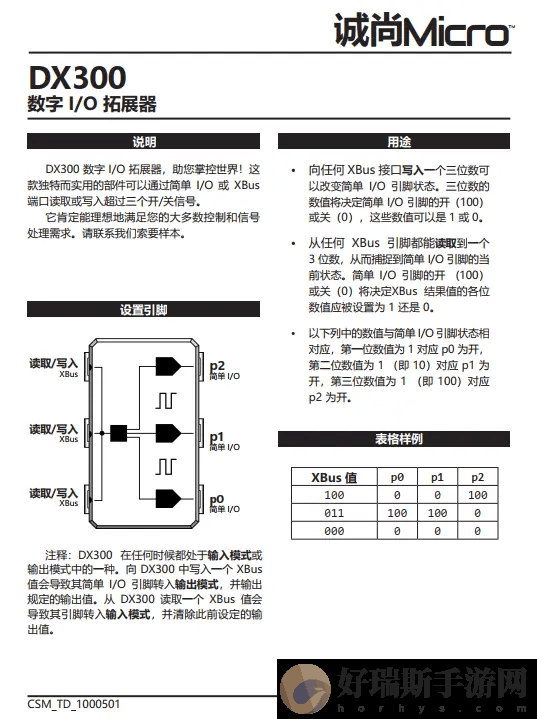

由于游戏过分硬核，先放个手册中的图看看冰山一角：
不过这也正对应了嵌入式开发中会遇到的海量数据手册，相当程度上还原了嵌入式日常开发的情景。

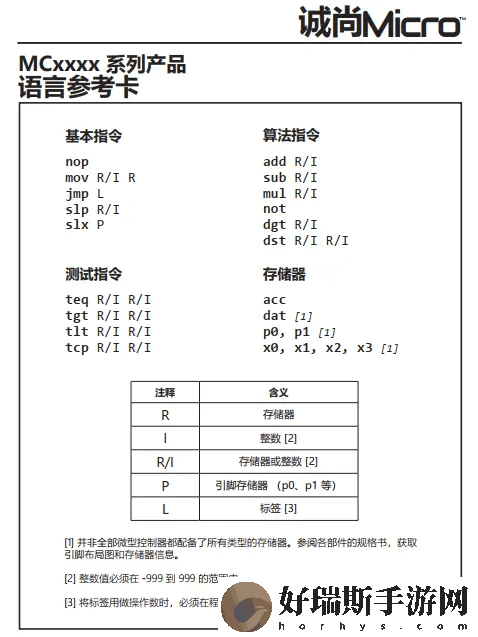

游戏中设计到部分的编程有些类似于汇编语言，这里上手还是有一些些难度的，大家请做好准备，继续直接扔核弹：
不用害怕，在游戏过程中，会逐步引导你学会使用新的指令，对于新的器件，也是随着主线的进行逐步开放的
在游戏中，你不仅可以完成指定的基本目标，还可以挑战全网玩家，看谁能达成最佳优化目标。
鱼和熊掌不可兼得，多数情况下想要达成更好的性能就要增加成本啦，不过这正是优秀的嵌入式开发人员的意义所在——比你好，还比你的便宜。
第11关：变色电子烟笔

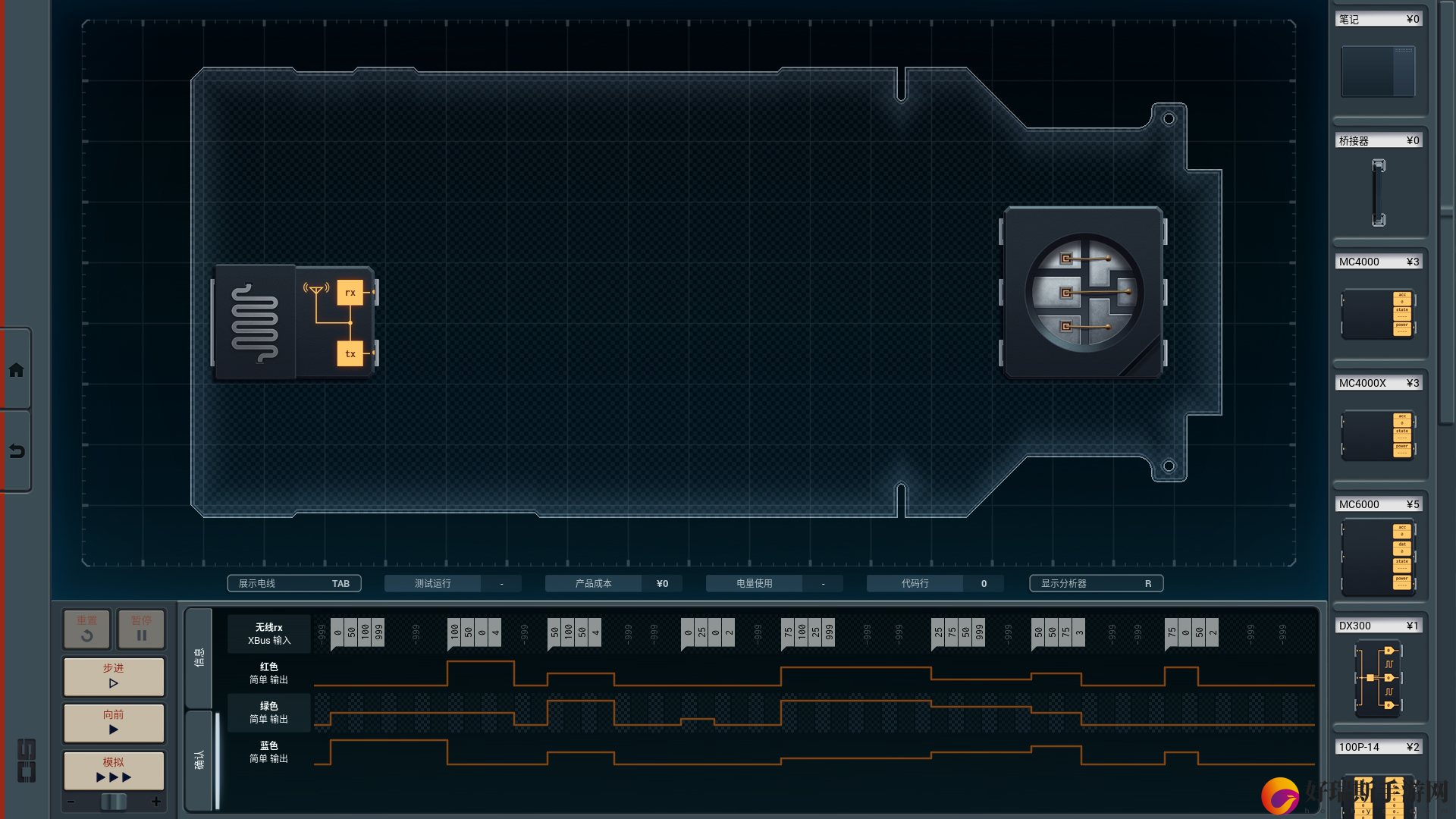

关卡展示
本关的 C2S-RF901 元件会不定期地发送一些长度为 4 的数据包，数据包里的前三个数表示一个颜色的 RGB 值(不过范围不是 0~255 而是 0~100)，第四个数表示当前颜色的持续时长。如果在当前颜色的时间范围内收到了新的数据包，那么立刻停止计时，切换到新的颜色上。
我们很轻易地就能设计出这样的一个算法：
1，从 C2S-RF901 元件读入当前时钟周期内的首数字。
2，首数字不是 -999 时，说明要将变色笔置为新的颜色。将当前数据包里的前三个数分别传给右侧原件的 R、G、B 通道，然后将第四个数表示的持续时长传入芯片的 acc 寄存器。
3，判断剩余时间是否减到了 0。若未减到 0，则令 acc -1(剩余时间 -1)。若减到了 0，则将变色笔的颜色清除。
4，做完以上操作后，休眠一秒，进入下一个时钟周期。
由于变色笔由三个 p 口组成，且不是只有 0/100 两种数字，所以本例里我们无法使用 DX-300，我们只能这样做：其中一块芯片传输 R、B 两个颜色通道的值，对于剩下的 G 通道，我们将值通过 x 口传给另一块芯片，委托它用自己的 p 口把收到的数据传给 G 通道。

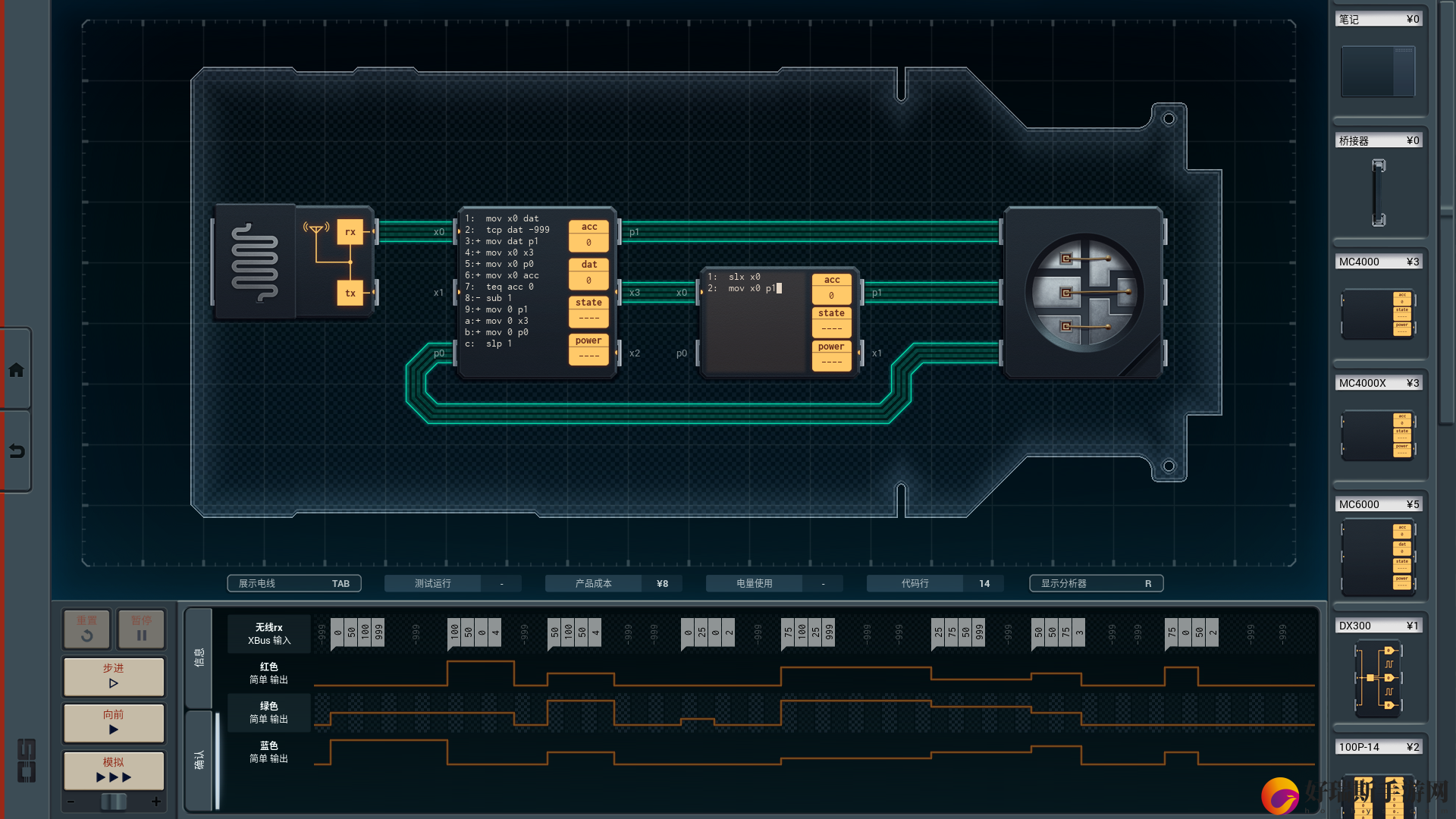

代码如下：
这里，我们接触到了一条新的指令：等待唤醒指令 slx。它的用法如下：
slx P，作用是令芯片在收到端口 P 的信号前一直保持睡眠。我在第 9 关的攻略里说过，芯片间使用 x 口传输数据时，必须在同一个时钟周期内，一方发送数据的同时，另一方接收等长的数据，通讯才能完成。一旦不满足以上任意一个条件(包括只发不收、只收不发、发送和接收的长度不一致)，就会导致运行时阻塞。那么问题来了，接收方不知道自己什么时候会收到数据，不知道自己该等待到哪个时钟周期时接收怎么办?我又不能主动去读，读不到数据的话一样会阻塞。
slx 指令就是为了解决这样的问题而存在的。它的作用是，我来随时监视外面有没有数据进来，我叫你读你再读，我不叫你的时候你就给我老老实实等着。只要我叫你的时候你立刻读就一定没有问题(除非唤醒了以后又 slp 睡过去了，或者读的长度和发的长度不一致，那样的话仍然会阻塞)
那么，这道题里，左边的芯片不会每秒钟都告诉右边芯片，现在的 G 通道值是多少。只有当颜色改变的时候，才会通知右边的芯片改写掉 G 通道。因此，右边的芯片的确不知道自己该什么时候去读 x0 口的数据。所以右边的这块芯片里，我们需要在代码的开头加入一条 slx x0 指令，相当于为 x0 端口安排一个监控哨兵，告诉哨兵：“我现在睡了，啥时候 x0 口传过来数据了就叫醒我，这时候我读这个值肯定不会阻塞。然后，我把 G 通道改写成这个值以后就继续睡了，等有新数据了再重新叫醒我。”
右边的芯片虽然只有两条指令，但这两条指令里却有这么多的学问。
现在我们回过头来看左边的芯片。首先，我们之前提到过，x 口的数据只能读一次，不像 p 口那样可以在同一秒内反复读。那么，对于可能需要多次读取的数据，我们就必须先把读入的数据放到寄存器里暂存一下。像这道题里，首数字是 -999 则无视(只读一次)，首数字大于 -999 则将首数字的值发给 R 通道(读了两次)，首数字是存在读两次的可能性的，所以必须将首数字暂存到 dat 里，然后在 dat 上做文章，仅当 dat 大于 -999 时才将 dat 写到 R 通道里。而对于非首数字，因为只读一次就够了，所以就没必要暂存到寄存器里了，直接将 x0 的值传走就 OK。
然后我们来逐行分析左边芯片里的代码：
1: mov x0 dat # 将首数字存入 dat 备用
2: tcp dat -999 # 检查首数字是否大于 -999。首数字为 -999 时跳到第 7 行
3:+ mov dat p1 # 首数字不为 -999 时需要更换变色笔的颜色。将首数字发到 R 通道
4:+ mov x0 x3 # 将第二个数字发给右边的芯片，委托它把该值发送到 G 通道
5:+ mov x0 p0 # 将第三个数字发到 B 通道
6:+ mov x0 acc # 将第四个数字表示的持续时长存入 acc 寄存器
7: teq acc 0 # 检查当前颜色的剩余时长是否为 0
8:- sub 1 # 若不为 0，则令剩余时间 -1
9:+ mov 0 p1 # 若为 0，则将三个颜色通道全部置 0
a:+ mov 0 x3
b:+ mov 0 p0
c: slp 1 # 做完以上任务后，休眠一秒，进入下一个时钟周期

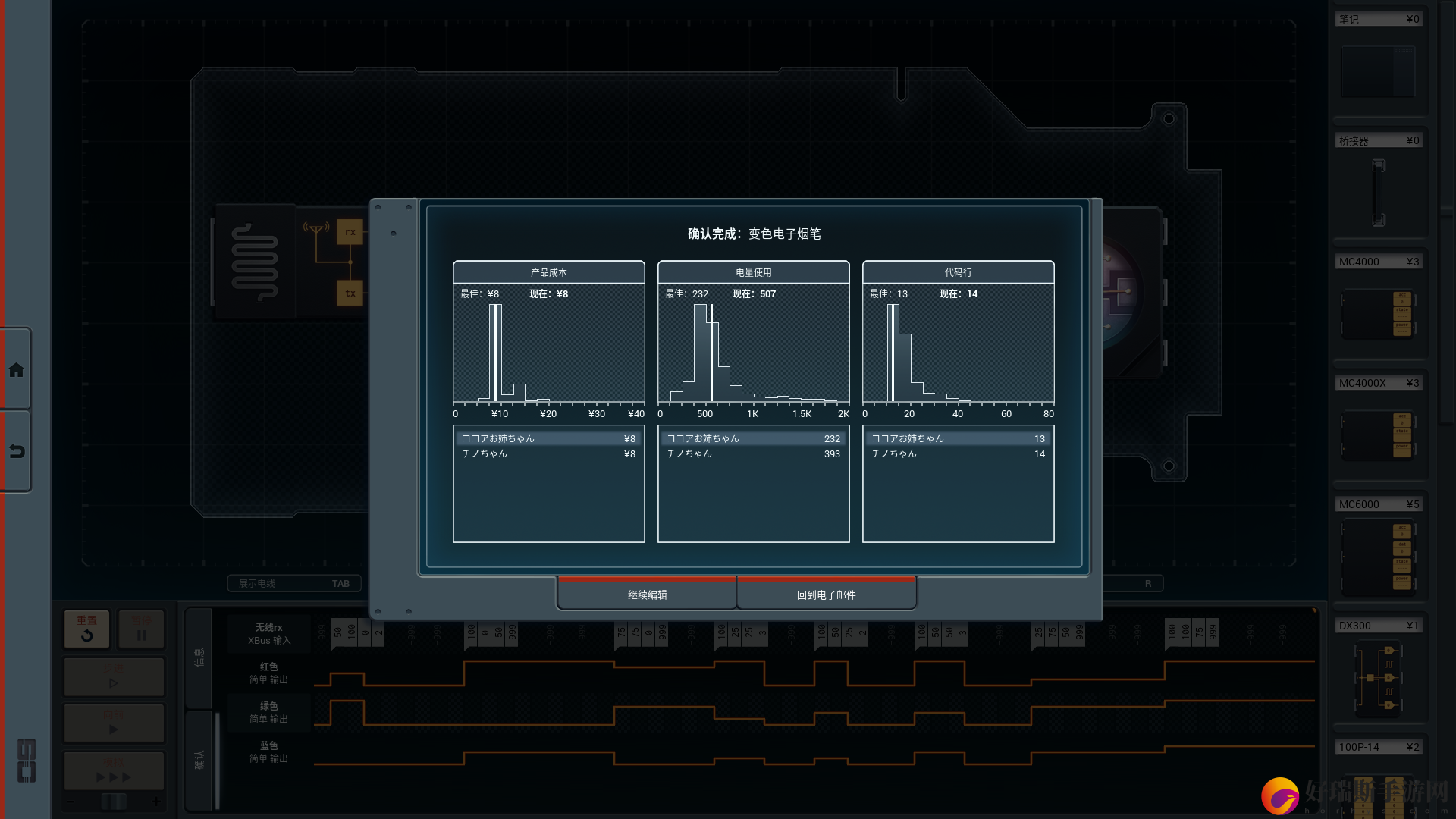

点击左下角的【模拟】，稍等片刻，便会弹出结算界面：
优化电量和代码行数
我们将“剩余时间不为 0 时令剩余时间 -1”的逻辑改为“首数字为 -999 时剩余时间 -1”，这样，当某一刻颜色清零时，倒计时仍然会继续进行下去变成负数，不会停在 0。之前的方案里，倒计时到达 0 时就不会继续计时了，这就导致长时间不来新的颜色信号时，teq acc 0 这条判断始终成立，就会导致“反复清零”的负面效果。经过以上改进后，倒计时只会在来颜色信号时重置为某个数，而永远不会停止，程序也只会在倒计时到达 0 的那一刻执行一次清零效果，而当倒计时到达负数时，不做任何操作。这样就节省了电量。

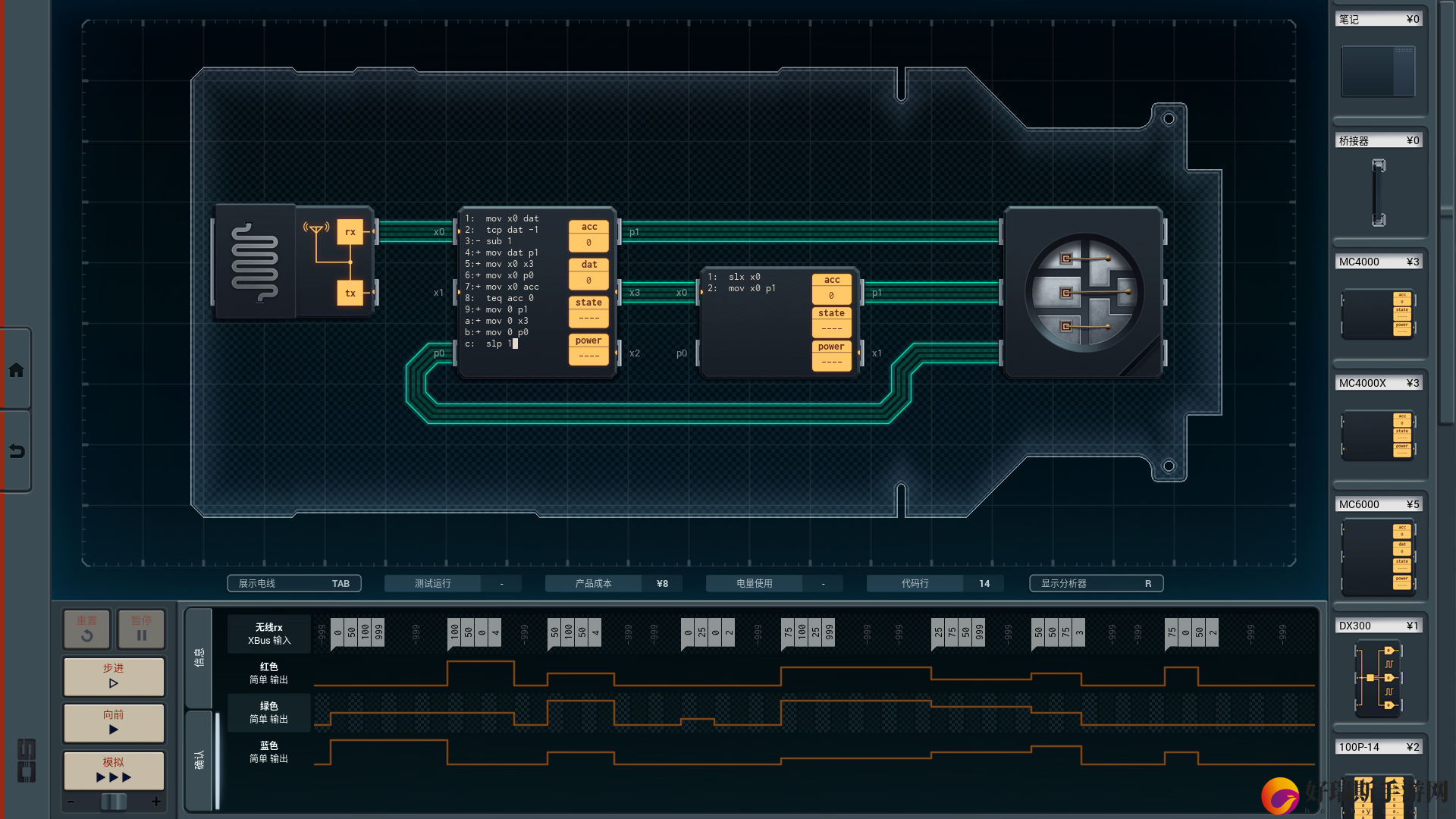

现在，我们将第 2 行的 tcp dat -999 改为 tcp dat -1，然后将第 8 行的 - sub 1 挪到第 2 行代码后面。代码变成了下面的样子：
而对于代码行数的优化，则需要用到我在第 10 关里提到过的一个技巧：【读一个只写 p 口时会读到恒 0 数据，同时之前写入该 p 口的数据也会被清零】。这一关里，因为左边 MC6000 的 p0 和 p1 口连接的是只写的 R、B 通道，所以
mov 0 p0
mov 0 p1
这两行代码可以合并为一行：
mov p0 p1

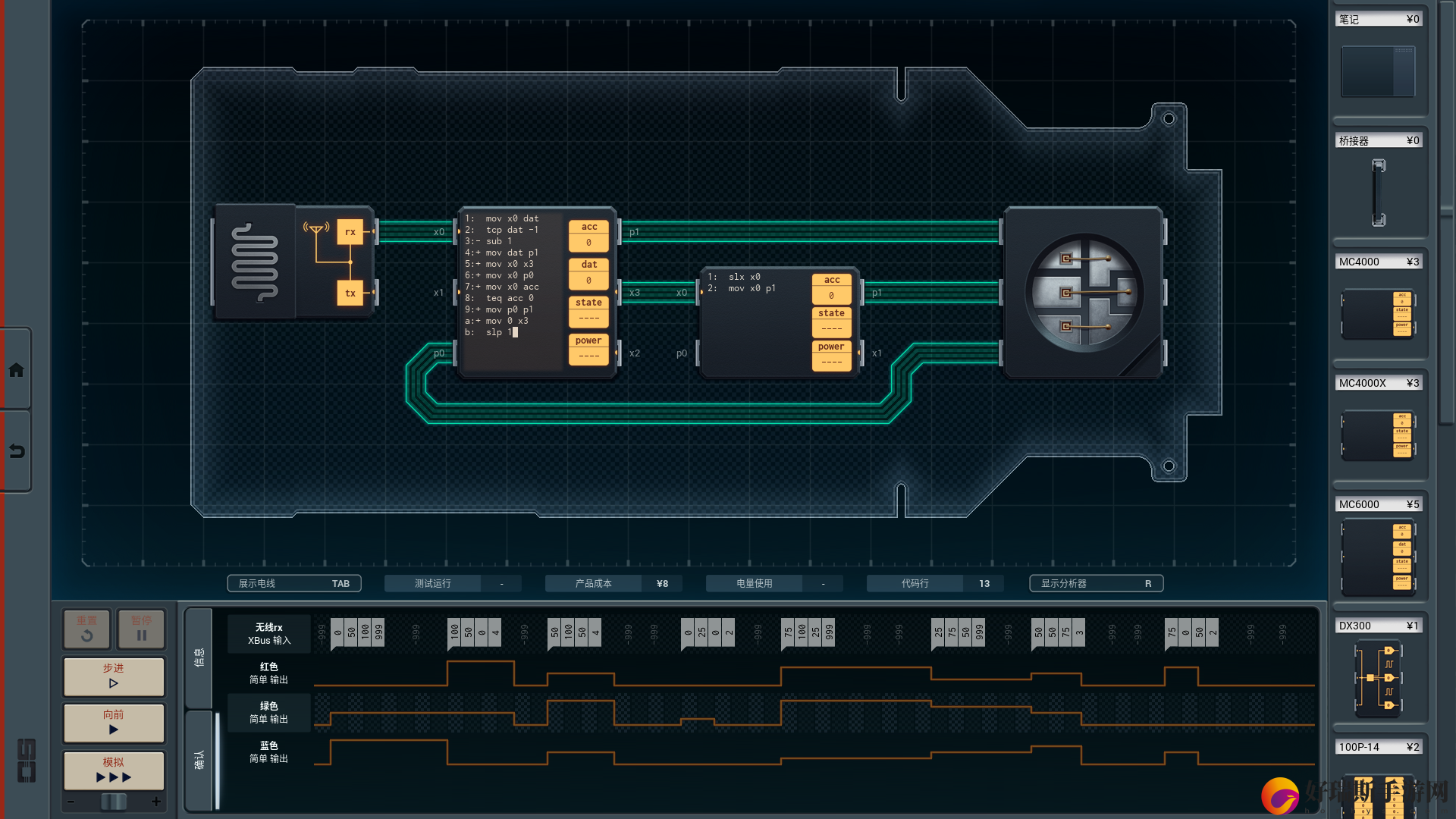

最终代码如下：
点击左下角的【模拟】，稍等片刻，便会弹出结算界面：
代码减少了一行，电量也由 507 骤降到 378。
